ลักษณะสินค้า
• มาตรวัดน้ำเป็นแบบหน้าปัดแบบแห้ง ขับเคลื่อนด้วยแม่เหล็กเพื่อให้ทนต่อการรบกวนของแม่เหล็กภายนอก
• มัลติเจ็ท
• มีทองเหลือง พลาสติก เหล็กหล่อ ตัวเรือนสแตนเลส
• ใช้วัสดุคุณภาพสูง ลักษณะมั่นคง และเชื่อถือได้
• มาตรวัดน้ำ 1 นิ้ว' รีจิสเตอร์แบบแห้งพิเศษช่วยให้อ่านค่าได้ชัดเจนในระหว่างการใช้งานในระยะยาว
• ความแม่นยำในการวัดตามมาตรฐาน ISO 4064 Class C
• การใช้งานทั่วไป
• ง่ายต่อการเปลี่ยนและบำรุงรักษา
• มาตรวัดน้ำเย็นหรือมาตรวัดน้ำร้อน
แอปพลิเคชัน
เครื่องวัดการไหลของน้ำ 1 นิ้ว ออกแบบมาเพื่อวัดน้ำดื่มเย็น (ร้อน) ในที่อยู่อาศัย
มาตรฐาน
สอดคล้องกับ: ISO 4064 (เทียบเท่ากับ GB/T778-2007),MID14154
ข้อมูลทางเทคนิคของการไหล
พิมพ์ | มม | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | นาที | แม็กซ์ |
m³/h | L/h | m³ | ||||||
LXS-15E | 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 |
100 | 40 | 25 | ||||||
125 | 32 | 20 | ||||||
160 | 25 | 15.62 | ||||||
LXS-20E | 20 | 80 | 5.0 | 4.0 | 80 | 50 | 0.00005 | 99999 |
100 | 64 | 40 | ||||||
125 | 51.2 | 32 | ||||||
160 | 40 | 25 | ||||||
LXS-25E | 25 | 80 | 7.875 | 6.3 | 126 | 78.75 | 0.00005 | 99999 |
100 | 100.8 | 63 | ||||||
125 | 80.64 | 50.4 | ||||||
160 | 63 | 39.73 | ||||||
LXS-32E | 32 | 80 | 12.5 | 10 | 200 | 125 | 0.00005 | 99999 |
100 | 160 | 100 | ||||||
125 | 128 | 80 | ||||||
160 | 100 | 62.5 | ||||||
LXS-40E | 40 | 80 | 20 | 16 | 320 | 200 | 0.00005 | 99999 |
100 | 256 | 160 | ||||||
125 | 204.8 | 128 | ||||||
160 | 160 | 100 | ||||||
LXS-50E | 50 | 80 | 31.25 | 25 | 500 | 312.5 | 0.00005 | 99999 |
100 | 400 | 250 | ||||||
125 | 320 | 200 | ||||||
160 | 250 | 156.25 | ||||||
LXS-65E | 65 | 80 | 50 | 40 | 800 | 500 | 0.00005 | 99999 |
100 | 640 | 400 | ||||||
125 | 512 | 320 | ||||||
160 | 400 | 250 | ||||||
ข้อผิดพลาดที่อนุญาตสูงสุด
ความแม่นยำระหว่าง Q1 และ Q2±5%
ความแม่นยำระหว่าง Q2 และ Q4±2% (±3% สำหรับน้ำร้อน)

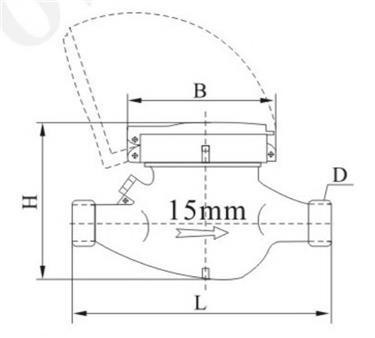

ขนาดและน้ำหนัก
พิมพ์ | มม | ความยาว | ความกว้าง | ส่วนสูง | การเชื่อมต่อเธรด | น้ำหนัก | |
มม | D | กิโลกรัม | |||||
LXS-15E | 15 | 165 | 98 | 104 | G¾B | 1.5 | |
LXS-20E | 20 | 195 | 98 | 106 | G1 B | 1.7 | |
LXS-25E | 25 | 225 | 103 | 115 | G1¼B | 2.6/2.4 | |
LXS-32E | 32 | 230 | 103 | 115 | G1½B | 2.8/2.7 | |
LXS-40E | 40 | 245 | 124 | 153 | G2 B | 5.1/4.8 | |
LXS-50E | 50 | 300 | 124 | 153 | G2½B | 5.5 | |
280 | 165 | 175 | GB4216.4 การเชื่อมต่อ FLAMGE เป็นไปตาม GB4216.4 | D=165 D1=125 | 10 | ||
LXS-65E | 65 | 280 | 165 | 179 | D=180 D1=145 | 15 | |
สภาพการทำงาน
อุณหภูมิในการทำงานของมาตรวัดน้ำเย็น: +0.1℃~+50℃
อุณหภูมิในการทำงานของมิเตอร์น้ำร้อน: +0.1℃~+90℃
เสียหัว△P63
แรงดันใช้งาน≤1 0Mpa
