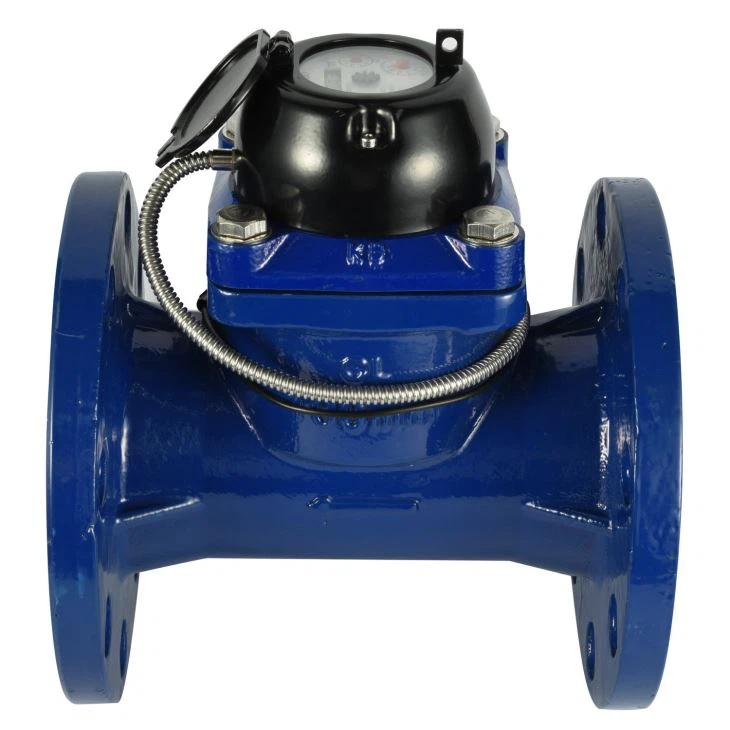

มิเตอร์น้ำชลประทาน

เครื่องวัดน้ำเพื่อการเกษตรแบบพัลส์เอาต์พุต LXGY เป็นมาตรวัดน้ำเพื่อการเกษตรที่มีเอาต์พุตพัลส์ ออกแบบมาเพื่อวัดปริมาตรรวมของน้ำทางเดียวที่ไหลผ่านท่อขนาดใหญ่ในขนาด 40 มม. ถึง 300 มม. เช่น น้ำประปา น้ำบาดาล น้ำในแม่น้ำ ตลอดจนสิ่งปฏิกูล ยกเว้นสารกัดกร่อน...

ส่งคำถาม

คำอธิบาย

มิเตอร์น้ำชลประทาน

Pulse Output Agricultural Water Meter DN 40mm to DN 300mm

LXGY เป็นมาตรวัดน้ำเพื่อการเกษตรที่มีเอาต์พุตพัลส์ ซึ่งออกแบบมาเพื่อวัดปริมาตรรวมของน้ำทางเดียวที่ไหลผ่านท่อขนาดใหญ่ในขนาด 40 มม. ถึง 300 มม. เช่น น้ำประปา น้ำบาดาล น้ำในแม่น้ำ รวมถึงน้ำเสีย ยกเว้นน้ำที่มีฤทธิ์กัดกร่อน

คุณสมบัติ

* ไดรฟ์แม่เหล็ก, ความต้านทานการส่งต่ำกว่า.

* โล่แม่เหล็กสำหรับการป้องกันสนามแม่เหล็กภายนอก

* โครงสร้างที่ถอดออกได้ บำรุงรักษาง่าย.

* รีจิสเตอร์ไดอัลแบบปิดผนึกช่วยให้อ่านค่าได้ชัดเจน อายุการใช้งานยาวนาน

* กลไกการวัดสามารถถอดออกจากร่างกายเพื่อตรวจสอบ บำรุงรักษา และเปลี่ยน และร่างกายที่จำเป็นต้องใช้'t ถูกถอดออกจากท่อ

* ชิ้นส่วนระหว่างกันที่เปลี่ยนได้

* ความสามารถในการไหลสูง, การสูญเสียแรงดันต่ำ, ทนต่อแรงกระแทกจากน้ำและป้องกันมลภาวะ

* สามารถติดตั้งสวิตช์กก (ลงทะเบียน' หมุนไม่ได้) ข้อมูลทางเทคนิคตามมาตรฐาน ISO 4064 Class A, R20, R25 standard

สภาพการทำงาน

อุณหภูมิของน้ำ: ≤50ºCสำหรับมาตรวัดน้ำเย็น

อุณหภูมิของน้ำ: ≤90ºCสำหรับมาตรวัดน้ำร้อน

แรงดันน้ำ: ≤1MPa หรือ 1.6MPa หรือ 4.0 MPa (ตัวเลือก 10bar หรือ 16bar r 40 bar)

ข้อกำหนดในการติดตั้ง

*แนะนำให้วางแนวนอนโดยหงายหน้าขึ้น

*ต้องล้างท่อก่อนการติดตั้ง

* มิเตอร์ควรเต็มไปด้วยน้ำตลอดเวลาระหว่างการใช้งาน

ข้อผิดพลาดที่อนุญาตสูงสุด

ในโซนล่างจาก Qmin(Q1) รวมแต่ไม่รวม Qt (Q2) คือ ±5%

ในโซนตอนบนตั้งแต่ Qt(Q2) รวมไปจนถึงและรวมถึง Qmax(Q4) คือ ±2%(มาตรวัดน้ำเย็น)

ในโซนตอนบนตั้งแต่ Qt(Q2) รวมไปจนถึง Qmax (Q4) คือ ±3% (มาตรวัดน้ำร้อน) Pulse Output Agricultural Water Meter DN 40mm to DN 300mm

ข้อมูลทางเทคนิคหลัก ตามมาตรฐาน ISO4064 :2003 (มาตรฐานเก่า)

ขนาดมิเตอร์	การวัด	แม็กซ์โฟล	กระแสที่กำหนด	กระแสเปลี่ยนผ่าน	กระแสขั้นต่ำ	มิน เรดดิ้ง	แม็กซ์ รีดดิ้ง
ขนาดมิเตอร์	การวัด	แม็กซ์โฟล	กระแสที่กำหนด	กระแสเปลี่ยนผ่าน	กระแสขั้นต่ำ	มิน เรดดิ้ง	แม็กซ์ รีดดิ้ง
มม	ระดับ	m³/h				m³
40	A	20	10	1	0.4	0.0002	999999
50	A	30	15	4.5	1.2	0.0002	999999
65	A	50	25	7.5	2	0.0002	999999
80	A	80	40	12	3.2	0.002	999999
100	A	120	60	18	4.8	0.002	999999
125	A	200	100	30	8	0.002	999999
150	A	300	150	45	12	0.002	999999
200	A	500	250	75	20	0.002	999999
250	A	800	400	120	32	0.002	999999
300	A	1200	600	180	48	0.02	9999999

ข้อมูลทางเทคนิคหลัก ตามมาตรฐาน ISO4064:2005 (มาตรฐานใหม่)

40	20	20	16	3.2	0.8	0.0002	999999
50	20	31.25	25	5	1.25	0.0002	999999
65	20	50	40	8	2	0.0002	999999
80	20	78.7	63	12.6	3.15	0.002	999999
100	20	125	100	20	5	0.002	999999
125	20	200	160	32	8	0.002	999999
150	20	312.5	250	50	12.5	0.002	999999
200	20	500	400	80	20	0.002	999999
250	20	787	630	126	31.5	0.002	999999
300	20	1250	1000	200	50	0.02	9999999

ขนาดและน้ำหนัก

Pulse Output Agricultural Water Meter DN 40mm to DN 300mm

ขนาดมิเตอร์	ความยาว L	ความกว้าง B	ส่วนสูง H	การเชื่อมต่อเธรด			น้ำหนัก
มม	มม			D	โบลท์วงกลม Dia D1	สลักเกลียว	กิโลกรัม
40	200	256	253	165	125	4xM16	12
50	200	256	253	165	125	4xM16	15
65	200	256	268	185	145	4xM16	15
80	225	276	284	200	160	8xM16	17.5
100	250	286	295	220	180	8xM16	20
125	250	301	310	250	210	8xM16	22
150	300	346	339	285	240	8xM20	33
200	350	373	382	340	295	8xM20	45
250	400	493	433	395	350	12xM20	94
300	450	516	483	445	400	12xM20	114
