เครื่องวัดการไหลของน้ําที่อยู่อาศัย

เครื่องวัดการไหลของน้ําดิจิตอลแนวนอน LXZ2 เป็นเครื่องวัดน้ําอัจฉริยะควบคุมระยะไกลแบบ woltman วัดน้ําดื่มเย็นสําหรับการใช้งานที่อยู่อาศัยในขนาด 40 มม. - 600 มม. สําหรับน้ําเย็น คุณสมบัติ * การนําโหมดการสื่อสาร M-BUS หรือ RS485 มาใช้...

ส่งคำถาม

คำอธิบาย

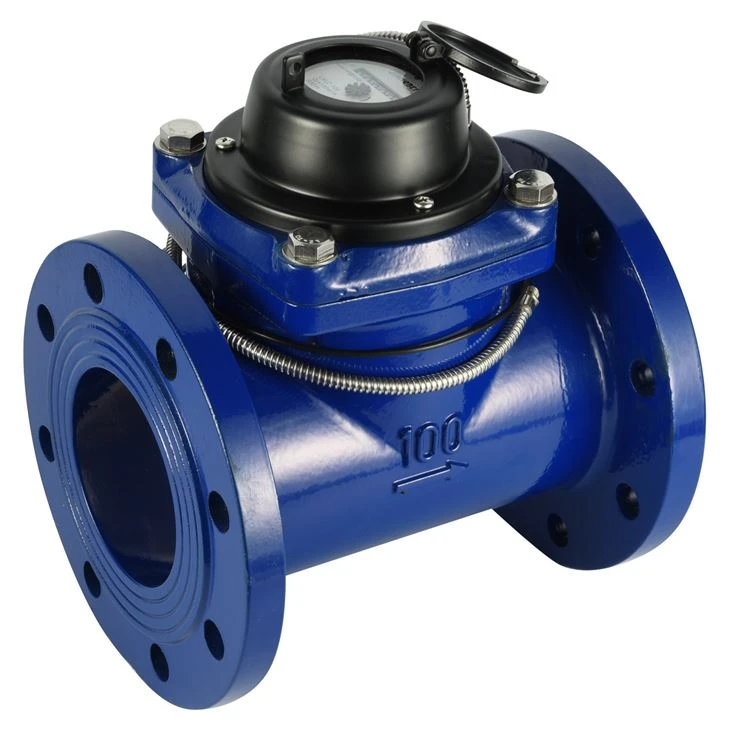

Woltman Type Photoelectric Direct Reading Remote Control Digital Water Meter Horizontal

LXZ2 เป็นเครื่องวัดน้ําอัจฉริยะควบคุมระยะไกลแบบ woltman วัดน้ําดื่มเย็นสําหรับการใช้งานที่อยู่อาศัยในขนาด 40 มม. - 600 มม. สําหรับน้ําเย็น

หน้าตา

* ใช้โหมดการสื่อสาร M-BUS หรือ RS485

* ชิ้นส่วนอิเล็กทรอนิกส์ถูกปิดผนึกแยกต่างหากและกันน้ําสามารถเป็น IP68

*ความแม่นยําสูงสุด, ข้อผิดพลาดต่ําสุด, อัตราการไหลเริ่มต้นต่ําของ

*หลายเจ็ทแห้งประเภทมิเตอร์น้ําของ

*ไดรฟ์แม่เหล็ก, ความต้านทานการส่งผ่านที่ต่ํากว่า, กบ- ทนของ

*โล่แม่เหล็ก, สําหรับการป้องกันสนามแม่เหล็กภายนอก

*การใช้พลังงานต่ําของ

* มีเสถียรภาพและเชื่อถือได้โดยลักษณะ "การระบุตําแหน่ง" ของเทคโนโลยีตาแมวและไมโครอิเล็กทรอนิกส์

*อัตโนมัติการอ่านและการจัดการของ

*แต่ละเมตรมีหมายเลขสถานที่ที่ไม่ซ้ํากัน, การก่อสร้างลวดง่ายของ

การปฏิบัติตามมาตรฐาน

ข้อมูลทางเทคนิคเป็นไปตามมาตรฐาน ISO 4064 Class B, Class C, R80, R100, R125 หรือ R160 สําหรับการติดตั้งแนวนอน

คุณสมบัติเสริม

*ร่างกายเมตร: ทองเหลืองและเหล็กสําหรับการเลือกของ

* โหมดอินเทอร์เฟซการสื่อสาร: อินเทอร์เฟซ RS485 หรืออินเทอร์เฟซ MBUS (อุปกรณ์เสริม)

* อัตราการส่งข้อมูลการสื่อสาร: 1200bps, 2400bps, 4800bps หรือ 9600bps (ไม่จําเป็น)

*ข้อกําหนดการสื่อสาร: ข้อตกลง CJ / T188-2004, DL / T645-2007 หรือข้อตกลง MODBUS (ไม่จําเป็น) หรือข้อตกลงพิเศษที่จะทําเพื่อสั่งซื้อ

สภาพการทํางาน

* แหล่งจ่ายไฟ: DC 9-24V (อินเทอร์เฟซ RS485) และ DC24-42V (อินเทอร์เฟซ MBUS);

*ความชื้น: 0~95%rh

*ระยะห่างระหว่างตัวเก็บรวบรวมข้อมูลและเมตร: ≤300m;

* การใช้พลังงาน: ≤1uA (กระแสการทํางานแบบคงที่); ≤12uA (กระแสไฟทันทีระหว่างการอ่านระยะไกล)

*อุณหภูมิของน้ํา: ≤50ºCสําหรับเมตรน้ําเย็น

*อุณหภูมิของน้ํา: ≤90ºCสําหรับเครื่องวัดน้ําร้อน

*แรงดันน้ํา: ≤1mpaหรือ1.6mpaตัวเลือก( 10barหรือ16barไม่จําเป็น)

ข้อกําหนดในการติดตั้ง

*ควรติดตั้งมิเตอร์ในแนวตั้งโดยมีทิศทางการไหลตามที่ระบุโดยลูกศรที่หล่ออยู่ในตัวมิเตอร์โดยที่เครื่องบันทึกเงินสดหงายขึ้น

*ต้องล้างไปป์ไลน์ก่อนการติดตั้ง

*มิเตอร์ควรเต็มไปด้วยน้ําอย่างต่อเนื่องในระหว่างการใช้งาน

ข้อผิดพลาดสูงสุดที่อนุญาต

ในโซนล่างจาก Qmin (Q1) รวมจนถึง แต่ไม่รวม Qt (Q2) ±5%

ในโซนบนจาก Qt (Q2) รวมจนถึงและรวมถึง Qmax (Q4) คือ ±2% (มาตรวัดน้ําเย็น)

ในโซนบนจาก Qt (Q2) รวมจนถึงและรวมถึง Qmax (Q4) ±3% (มาตรวัดน้ําร้อน)

อุปกรณ์ เสริม

แต่ละมาตรวัดน้ํามีหนึ่งชุดข้อต่อตัวเลือก: 2ชิ้นหลอด, 2ชิ้นถั่วและปะเก็น2ชิ้นของ

ข้อมูลทางเทคนิคหลักตามมาตรฐาน ISO4064 :2003 (มาตรฐานเก่า)

ขนาดมิเตอร์	วัด	การไหลสูงสุด	การไหลเล็กน้อย	โฟลว์ช่วงเปลี่ยนผ่าน	การไหลต่ําสุด	อ่านขั้นต่ํา	การอ่านสูงสุด
ขนาดมิเตอร์	วัด	การไหลสูงสุด	การไหลเล็กน้อย	โฟลว์ช่วงเปลี่ยนผ่าน	การไหลต่ําสุด	อ่านขั้นต่ํา	การอ่านสูงสุด
มิลลิเมตร	ประเภท	m³/h				m³
40	B	20	10	0.8	0.2	0.0002	999999
50	B	30	15	3	0.45	0.0002	999999
65	B	50	25	5	0.75	0.0002	999999
80	B	80	40	8	1.2	0.002	999999
100	B	120	60	12	1.8	0.002	999999
125	B	200	100	20	3	0.002	999999
150	B	300	150	30	4.5	0.002	999999
200	B	500	250	50	7.5	0.002	999999
250	B	800	400	80	12	0.002	999999
300	B	1200	600	120	18	0.02	9999999
350	B	1600	800	160	24	0.02	999999999
400	B	2000	1000	200	30	0.02	999999999
500	B	3000	1500	300	45	0.02	999999999
600	B	6000	3000	600	90	0.02	999999999

ข้อมูลทางเทคนิคหลักตามมาตรฐาน ISO4064:2005(มาตรฐานใหม่)

ขนาดมิเตอร์	วัด	ไตรมาสที่ 4	ไตรมาสที่ 3	ไตรมาสที่ 2	ไตรมาสที่ 1	อ่านขั้นต่ํา	การอ่านสูงสุด
มิลลิเมตร	R	m³/h				m³
40	63	20	16	0.41	0.25	0.0002	999999
50	63	31.25	25	0.63	0.40	0.0002	999999
65	80	50	40	0.80	0.50	0.0002	999999
80	80	78.7	63	1.26	0.79	0.002	999999
100	80	125	100	2.00	1.25	0.002	999999
125	80	200	160	3.20	2.00	0.002	999999
150	80	312.5	250	5.00	3.13	0.002	999999
200	63	500	400	10.16	6.35	0.002	999999
250	50	787	630	20.16	12.60	0.002	999999
300	50	1250	1000	32	20	0.02	9999999
350	50	2000	1600	51.2	32	0.02	999999999
400	50	3125	1600	51.2	32	0.02	999999999
500	50	5000	2500	80	50	0.02	999999999
600	50	7870	4000	128	80	0.02	999999999

ขนาดและน้ําหนัก

ขนาดมิเตอร์	ความยาว L	ความกว้าง B	ความสูง H	เธรดการเชื่อมต่อ
มิลลิเมตร	มิลลิเมตร			D	วงสลักเกลียว Dia D1	สายฟ้าเชื่อมต่อ
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	346	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
